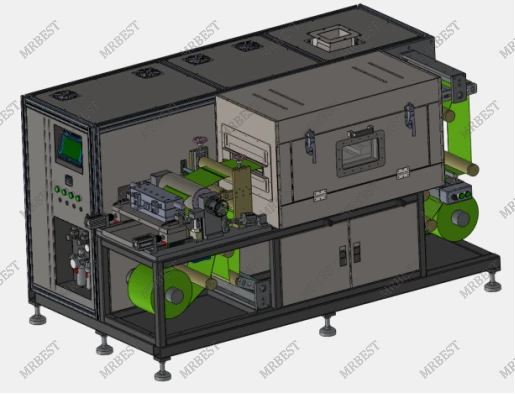

Лабораторна машина для покриття гніздаMr-SDCM 200-1 M
Модель: MR-SDCM 200-1 M
Машина для покриття для слотів-це новий тип високоточній, надійної та стабільної машини для екструзійного покриття, який наша компанія розробила для силових літієвих акумуляторів .
This equipment features a high-precision vertical plate structure, ensuring stable operation. It utilizes a high-speed computing central controller with a modular design, integrating digital module technology, analog control technology, and unified control technology. An advanced PID tension control system automatically maintains a constant coating tension output.
Оснащений екструзією з високою точністю від Zhongneng, машина дозволяє тонко налаштовувати коригування до провідної товщини покриття шару ., він включає такі функції, як збереження стоп-позиції, автоматичне виявлення несправностей та сповіщення та самокорекція, зменшення витрат на оплату праці та мінімізація матеріальних відходів .}}}}}}}}}}}
Процес роботи з шматочком:
The electrode substrate placed on the unwinding device undergoes automatic correction and PID tension control to adjust the unwinding tension before entering the coating head. The electrode is coated according to the program set by the coating system. The wet electrode then enters the oven, where it is dried by circulating hot air. After drying, the electrode's tension is adjusted by Система натягу, яка також контролює швидкість обмотки, щоб синхронізувати її зі швидкістю покриття . Електрод автоматично коригується системою корекції для збереження встановленого положення і поранений пристроєм обмотки .
В ціломуплювота
Розмір машини: Довжина: 2510 мм (максимальна довжина машини)
Ширина: 1200 мм (максимальна ширина машини)
Висота: 1250 мм (максимальна висота духовки)
Вага: 1 . 2t (макс.)
Особливості
* Режими покриття: безперервне покриття, одноразове покриття, покриття з подвійним проміжком, покриття зворотного перекриття, зворотне поетапне покриття .
* Точне регулювання механізму екструзійного модуля: використовує імпортовані сервомоторні двигуни для керування високоточними кульковими гвинтами для переміщення модуля екструзії з точністю регулювання 0 . 001 мм.
* Одночасне подвійне покриття: підтримує одночасне застосування як шарів праймера, так і вершини .
* Повнопроцесний точний керування веб-керуванням: Включає системи розмотування та переробки виправлення, щоб забезпечити точне вирівнювання матеріалу .
* Високоточна постійна змінна частота контролю напруги протягом усього процесу: підтримує послідовне напруження як у зонах, що розмотуються, так і у повторному переробці .
* Енергоефективна конструкція циркуляції духовки: має незалежні вхідні та вихлопні демпфери, керовані окремими вентиляторами та витяжними вентиляторами, що містять один розділ .
* Конструкція духовки з нержавіючої сталі: Піч побудована повністю з нержавіючої сталі, включаючи корпус, нагрівальні елементи, вентилятори та герметичні пластини . Він складається з одного розділу з довжиною 2 метри .
* Довговічні алюмінієві валики з великим діаметром: Оснащений імпортними підшипниками, ці ролики розроблені для витримки зносу протягом більше п’яти років .
* Надійна та всебічна система управління: пропонує захист від безпеки, сповіщення про тривогу та допомогу у вирішенні несправностей .
Технічні параметри
|
Ні . |
Назва |
Специфікація |
|
1 |
Загальний розмір |
L 2150 * D 1200 * H 1250 мм (не включає систему годування) |
|
2 |
Живлення |
П'ятипровідний трифазний головний провід AC380V використовує 10 мм² або вище, нейтральний дріт 6 мм², заземлений дріт 6 мм², основний перемикач живлення 100a . |
|
3 |
Джерело повітря |
Сухий газ більше або дорівнює 0 . 7mpa, 20 л/хв. |
|
4 |
Влада |
1- Розділ Піч: Потужність запуску ≈16kw, середня робоча потужність ≈11kw/h . (залежно від температури нагрівання) (нагрівальна трубка 9 кВт, вентилятор 0 . 75 кВт). |
|
5 |
Діапазон матеріалу субстрату |
Мідна фольга 6um -35 гм Алюмінієва фольга 6um -35 гм |
|
6 |
Ефективна ширина покриття |
Ширина покриття менше або дорівнює 200 мм, РОЛЬНИЙ РОЛЛЕР і над роликом довжиною 250 мм |
|
7 |
Односторонній діапазон товщини покриття |
Діапазон праймерів: 25um -250 UM; Діапазон Topcoat: 25um -250 гм |
|
8 |
Точність покриття |
Поверхнева щільність однієї поверхні менше або дорівнює ± 1 . 2%. (На основі матеріалу позитивного електрода як стандарту перевірки, за винятком 8 мм діапазону голови та хвоста) |
|
9 |
Ефективний діапазон довжини покриття |
Довжина розриву - 10 мм ~ 9999 мм; Довжина зазору - 5 мм ~ 9999 мм, а довжина покриття + довжина зазору більше або дорівнює 50 мм .} |
|
10 |
Точність довжини покриття |
Довжина покриття менше або дорівнює ± 0 . 3 мм, довжина зазору менше або дорівнює ± 0,3 мм, середнє відхилення довжини менше або дорівнює ± 0,5 мм, довжина хвоста менше або дорівнює ± 0,5 мм, шириною покриття менше або дорівнює ± 0,5 мм, передній і задній вирівнювання менше або дорівнює ± 0,5 мм. (Довжина покриття повинна бути менше 1000 мм за стандартною) |
|
11 |
Підходяща суспензія |
Літієвий фосфат заліза, оксид кобальту літію, оксид марганцю літію, потрійна батарея позитивний та негативний процес покриття електрода |
|
12 |
Відповідний розчинник |
NMP/ на водній основі |
|
13 |
Відповідний суцільний вміст |
35-75 % |
|
14 |
Відповідна в'язкість суспензії |
Негативний електрод 2000 ~ 8500 CPS; Позитивний електрод 3000 ~ 15000 см; |
|
15 |
Швидкість роботи |
Швидкість проектування покриття 0,2 м/хв -1.5 м/хв (фактична швидкість покриття пов'язана з формулою покриття); Механічна швидкість 0,2 м/хв -3 м/хв |
|
16 |
Діапазон температури сушіння |
Температура кімнат ~ 150 градусів Цельсія, відхилення температури менше або дорівнює ± 3 градусах Цельсія, кожна зона незалежно встановлюється та контролюється |
|
17 |
Намотування та розмотування точності виправлення відхилення |
Менше або дорівнює ± 0,5 мм |

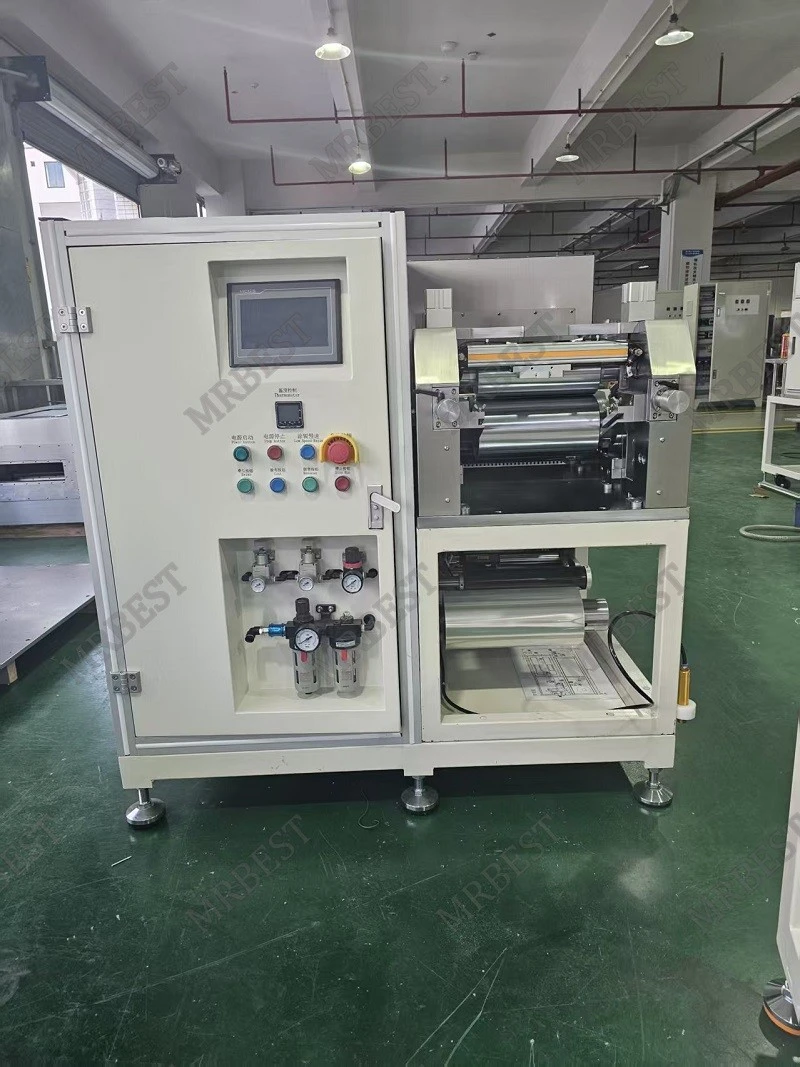

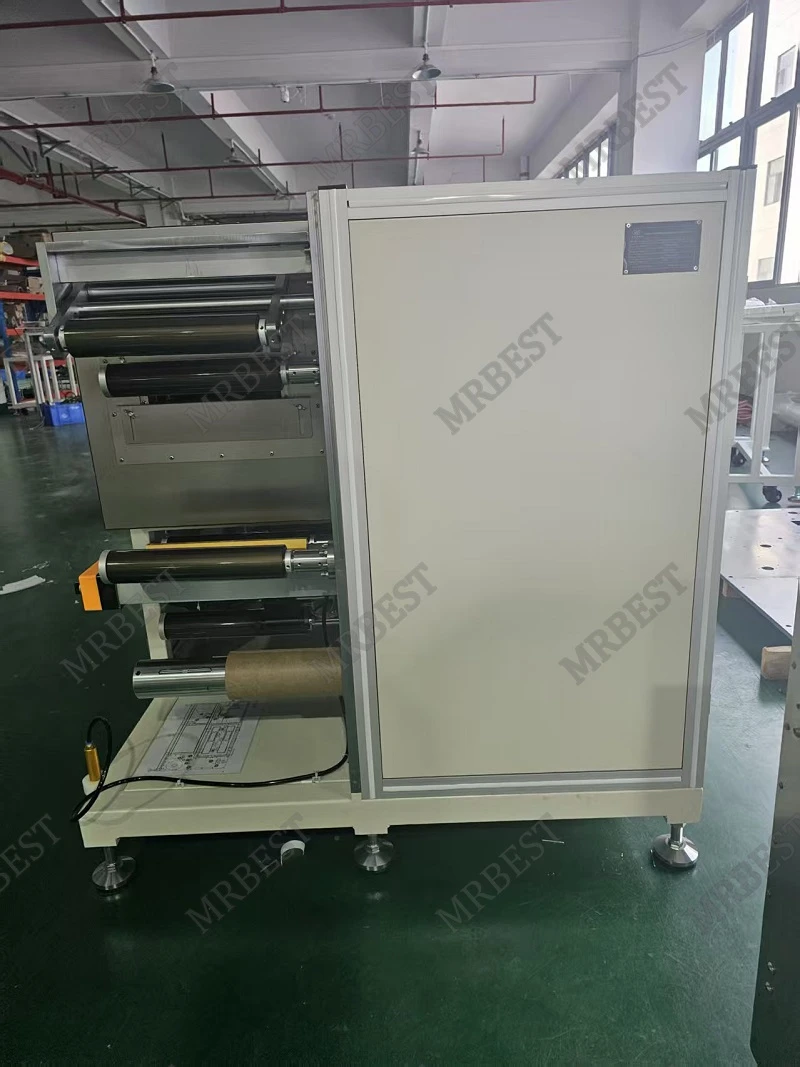

Дисплей продукту
